Řízené pROTLAKY komunikací

Řízené protlaky komunikací:

tato technologie umožnuje přesné řízení protlaku pod komunikací díky snímací hlavici.

Možnost vyhýbat se během realizace protlaku různým inženýrským sítím (elektrické, plynové,vodovodní, optické, kanalizační vedení...)

Postup zemního řízeného protlaku komunikací je následující:

1. PILOTNÍ PROTLAK komunikací:

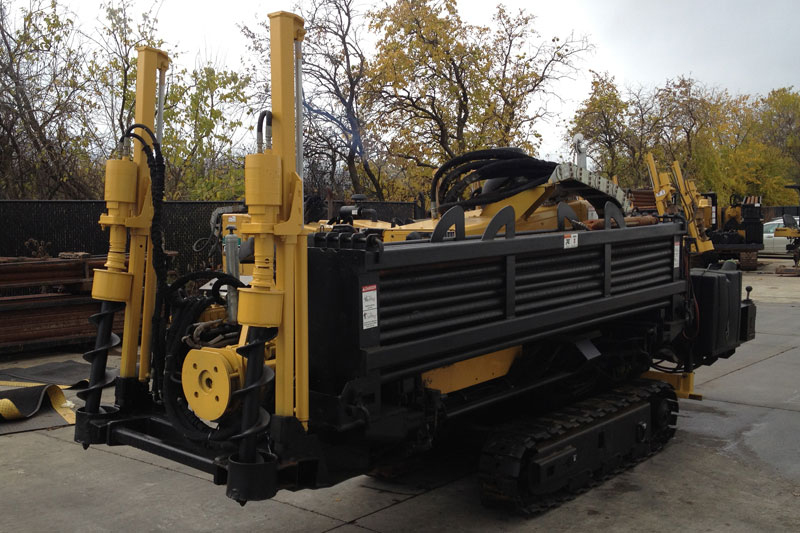

- vrtná souprava se umístí a seřídí před startovacím výkopem. Poté se projede startovací výkop rotující řízenou vrtnou hlavicí a vytvoří se pilotní vrt komunikací podle předem přesně stanovené vrtné trasy. Určení polohy vrtné hlavice se provádí pomocí integrovaného vysílače, který má vestavěné senzory.

Sonda vysílače přenáší data: úhel naklonění, natočení vysílače a tím i vrtné hlavice do řízeného přijímače na povrchu. Data se přenášejí dálkovým přenosem na displej vrtné soupravy, aby obsluha vrtného zařízení mohla co nejrychleji korigovat pomocí příslušných pohybů řízení možné odchylky od požadované trasy.

Vlastní řízení probíhá za pomoci zkosené řídící plochy na přední straně vrtné hlavice, která je před začátkem vrtu přesně nastavená směrem nahoru.

Na samém konci vrtné hlavice, bezprostředně před řídící plochou, se nachází trysky, ze kterých vychází pod tlakem výplachová kapalina a narušuje danou půdu.

Uvolněná zem se vynáší do výkopu startu pomocí vyplachování podél vrtného tyčového ústrojí. Současně slouží vrtná suspenze jako podpěra stěny vyvrtaného otvoru a k vytvoření optimální filtrační kůry, aby následující tyčové ústrojí klouzalo vyvrtaným kanálem s co nejmenším třením o stěny.

Když dosáhne vrtná hlavice cílového výkopu, je řízený protlak komunikací úspěšně ukončen.

2. ROZŠÍŘENÍ PILOTNÍHO PROTLAKU:

- v cílovém výkopu se odstraní z vrtného tyčového ústrojí vrtná hlavice a namísto té se připevní speciální rozšiřovací hlavice. Ta je ve tvaru kužele a je vybavena zuby pro mechanické, ale i tryskami pro odstraňování půdy pomocí vody. Rozšiřovací hlavice je poháněna jen rotačně a zpětným chodem zvětšuje průřez pilotního protlaku komunikací. Uvolněná vrtná drť se vyplavuje do cílového nebo startovacího výkopu.

3. ZATAŽENÍ POTRUBÍ DO PROVEDENÉHO PROTLAKU:

- zatažení potrubí se provádí jako předchozí rozšiřování od cílového výkopu směrem k výkopu startu. Potrubí se na jednom konci opatří vnitřní tažnou hlavicí a připevní se k otáčejícímu se oku. Vtahování potrubí se provádí stejným způsobem, jako předchozí postup rozšiřování.

PROTLAKY komunikací s výplachem - PŘEDNOSTI:

• záruka přesnosti položení, přesné dokumentování hloubky položení (odchylky jsou menší, než u otevřeného způsobu výstavby).
• nedochází téměř k zábranám existujícího dopravního provozu nebo k omezování sousedů.
• vrtné soupravy pracují z povrchu terénu, proto je velikost potřebných výkopů malá.
• ražení ve vrstvách vedoucích vodu je zcela bez problémů (zadržování vody je potřebné pouze v místech výkopu).
• vtažené trubky jsou bezprostředním položením do stlačené, neporušené země většinou rovnoměrněji uložené a podepřené, dodatečně chráněné obalem z bentonitu jako zásypem písku u otevřených výkopů.

• v místě křížení vodotečí nebo pokládání v přírodních a vodních ochranných rezervacích nedochází k poškození nebo narušení životního prostředí.
• vedení protlaku komunikací je možné zdaleka nezávisle na zástavbě a uspořádání povrchu, tím je i kratší přímé vedení tras.
• touto metodou je daná delší životnost položeného potrubí při použití vysoce kvalitních materiálů potrubí (s vetší sílou stěny potrubí).
• velmi krátké časy zhotovení
• pokládání potrubí bez otřesů  - nedochází k sedání půdy.
• úspěšnost při protlacích komunikací i v obtížných druzích zeminy (jako např. v drobném štěrku) díky velkým objemům vháněné výplachové kapaliny.
